Как работает сетевой фильтр и из чего он состоит на самом деле
В статье разберём, что такое сетевой фильтр и чем он отличается от обычного удлинителя. Также объясним принцип работы и подскажем, на что смотреть при выборе.
Что такое сетевой фильтр?
Сетевой фильтр — это устройство, которое защищает технику от поломок, связанных с кратковременными скачками напряжения и некоторыми другими проблемами в сети. Возможности СФ зависят от модели.
Важно понимать, что такое устройство выполняет только определенные задачи — он не сможет стабилизировать напряжение и не работает как источник бесперебойного питания (ИБП).
Для чего нужен сетевой фильтр?
Техника чувствительна к качеству электропитания в квартире. Даже кратковременные скачки напряжения могут повредить компьютеры, телевизоры и другие бытовые электроприборы, вплоть до выхода из строя блоков питания.
Фильтр нужен, чтобы избежать подобных неожиданных неприятностей. Дешевле купить хорошую защиту, чем потом ремонтировать или заменять дорогое оборудование.
Чем отличается сетевой фильтр от удлинителя?
Простейший сетевой удлинитель — это кабель с вилкой и блоком на несколько гнезд, чтобы подключить больше одного прибора. Дополнительной встроенной защиты там нет.
В сетевой фильтр ставят как минимум предохранитель и варистор, а более продвинутые модели имеют узел подавления помех.
Из чего состоит сетевой фильтр?
Внутри устройства набор деталей зависит от модели и цены. Ниже рассмотрим основные элементы:
Варистор — важный компонент защиты от кратковременных перенапряжений. При обычном напряжении он почти не проводит ток, а при резком всплеске его сопротивление падает, и импульс уходит через варистор, а не в подключенную технику.
Предохранитель отключает питание при коротком замыкании, перегрузке или слишком сильном скачке, когда одного варистора уже мало. В простых моделях стоит плавкая вставка, которая перегорает при превышении тока, а в более дорогих — многоразовый выключатель с кнопкой перезапуска: он размыкает цепь, а затем его можно включить снова вручную.
Выключатель и индикаторы. Почти у всех СФ есть кнопка питания, часто со световым индикатором: одним нажатием можно обесточить все розетки (или какую-то часть из них). Индикатор показывает, что фильтр под напряжением.
Заземление. Контакт заземления — это металлические «усики» по бокам вилки. Такие же контакты есть в розетках фильтра. Они соединены внутри. Если прибор сломается, а напряжение попадает на корпус, этот контакт отведет его в землю через проводку, спасая пользователя от удара электрическим током.
Если кратко: варистор ограничивает кратковременные скачки напряжения, а предохранитель или автомат отключает питание при перегрузке.
Как выбрать сетевой фильтр?
Ниже — на что обратить внимание при выборе защитного устройства.
Максимальная нагрузка
Сначала проверьте, на какую суммарную мощность рассчитан фильтр — она либо указана напрямую, либо приведен максимальный допустимый ток. Во втором случае нужно этот ток умножить на напряжение в розетке, чтобы получить максимальную мощность. на корпусе и в паспорте. Сложите мощность всех устройств, которые будут работать одновременно, и выбирайте модель с запасом около 20%. На допустимую мощность нужно особенно внимательно смотреть, если подключаете мощные приборы (например, обогреватели или электроинструмент). Фильтры с подходящими характеристиками можно посмотреть здесь.
Выбрать сетевой фильтрЗащита от перенапряжений
Проверьте, есть ли в фильтре защита от кратковременных скачков напряжения. В моделях AGNI для этого используются варисторы: они гасят импульс, прежде чем он дойдет до подключенной техники.
Заземление
Лучше выбирать сетевой фильтр с заземлением — особенно для компьютеров и дорогой электроники. Но польза будет только если розетка в стене тоже реально заземлена. Если сомневаетесь, вызовите электрика.
Количество и формат розеток

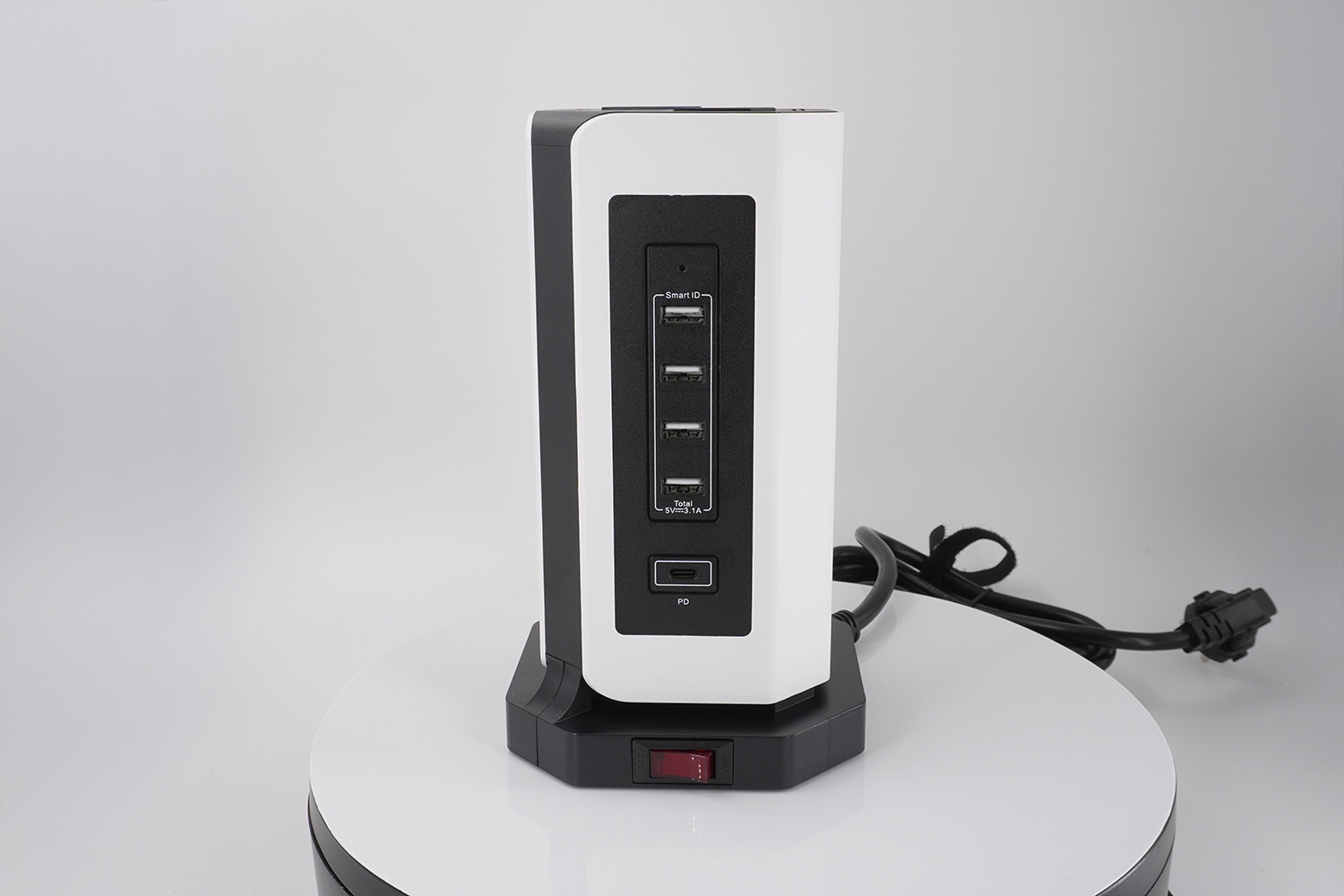

Сначала прикиньте, сколько устройств будет подключено к сети: для дома или дачи чаще всего хватает 4–6 розеток, но тут, конечно, всё зависит от ваших задач. Проверьте, как расположены гнезда по отношению друг к другу — крупные адаптеры могут перекрывать соседние. Здесь можно посмотреть сетевые фильтры башенного типа — у них розетки не мешают друг другу.
Длина шнура
Подбирайте ее под место установки: обычно хватает 2–3 м, а если розетка далеко — берите 5 м или 7 м. Проверьте в характеристиках фильтра сечение его кабеля. Если фильтр мощный, ищите обозначение 3 × 1,5 мм² — это три медные жилы по 1,5 мм². Если кабель более тонкий, риск перегрева выше.
Дополнительные опции

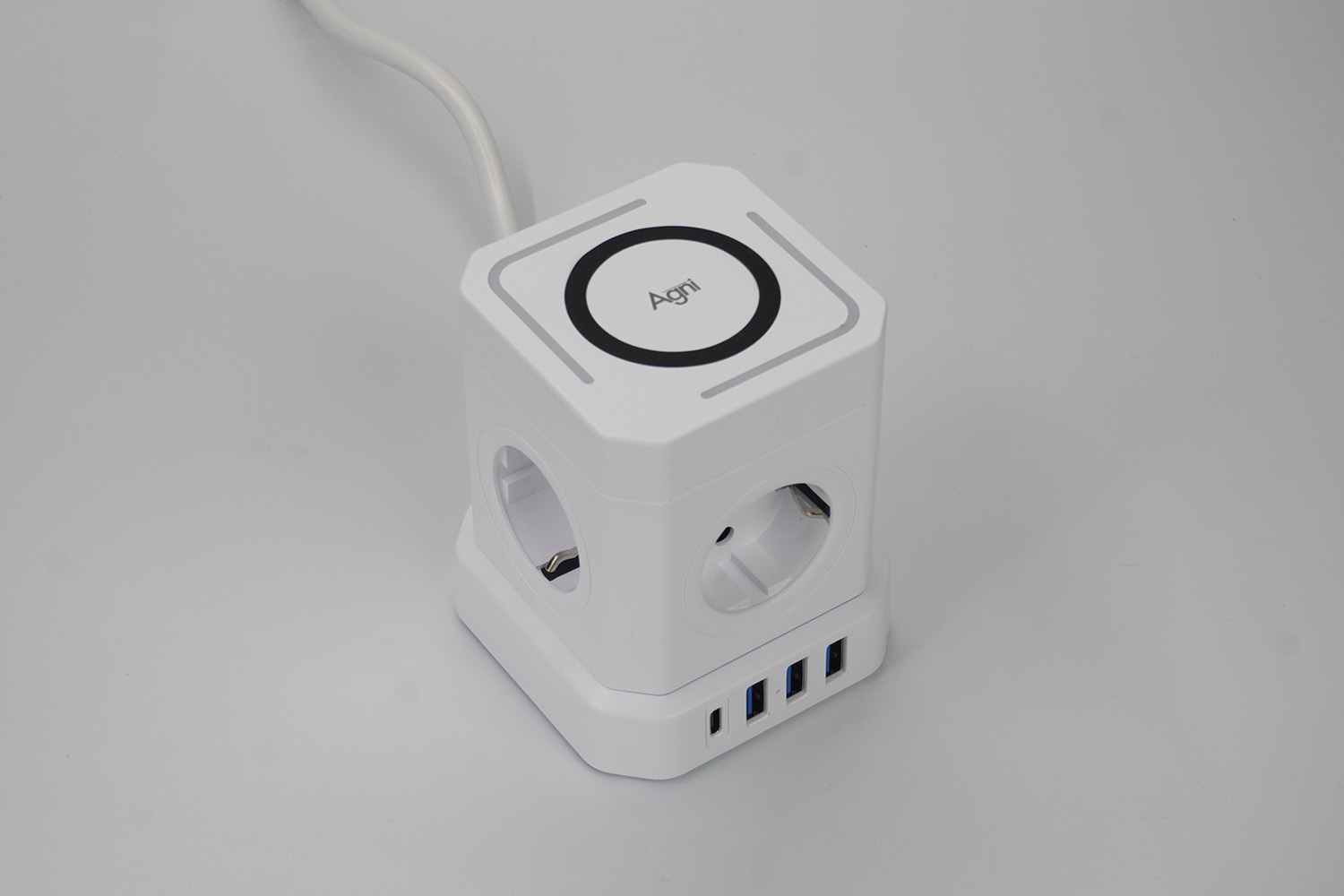

У сетевых фильтров бывают разъемы USB для зарядки телефонов, наушников и других гаджетов. Например, у топовых «башен» AGNI встречаются расширенные решения: много розеток, несколько разъемов USB и даже беспроводная зарядка.
Качество материалов и сборки
Для безопасности смотрите, чтобы корпус был из качественного негорючего пластика — это обычно пишут на упаковке. Ищите надпись «UL-94» (стандарт Underwriters Laboratories, определяющий пожаробезопасность пластиков).
Производитель и гарантия
Лучше брать модель у бренда с хорошей репутацией и понятными условиями. У надежных компаний гарантия обычно действует минимум год.
Еще один важный момент — соответствие стандартам и наличие сертификатов. Они подтверждают, что фильтр действительно рассчитан на защиту техники и прошел необходимые проверки. Например, устройства AGNI проходят российскую и международную сертификацию. Посмотреть модели и характеристики можно здесь.
