Сколько приборов можно подключить к сетевому фильтру на самом деле?

На самом деле такой расчет дает лишь приблизительную оценку и не всегда точно показывает, какой ток фактически проходит через фильтр.

Ниже — ответы на самые частые вопросы по теме от главы инженерно-технического отдела AGNI Романа Кузьмина.

Оглавление

• Сколько приборов можно подключить к одному сетевому фильтру?
• Напряжение в сети всегда одинаковое?
• Какие еще приборы при пониженном напряжении могут потреблять больше тока?
• Какие еще приборы относятся к резистивным?
• В каких домах бывает повышенное или пониженное напряжение?
• Как понять, что у меня в квартире повышенное или пониженное напряжение?
• Какой запас по нагрузке лучше оставлять?
• Что происходит при плохой проводке и подключении техники с импульсным блоком питания?
• Поможет ли сетевой фильтр, если в доме постоянно пониженное напряжение?
• У меня старая проводка. Какой мой порядок действий, если я хочу купить сетевой фильтр?

Сколько приборов можно подключить к одному сетевому фильтру?

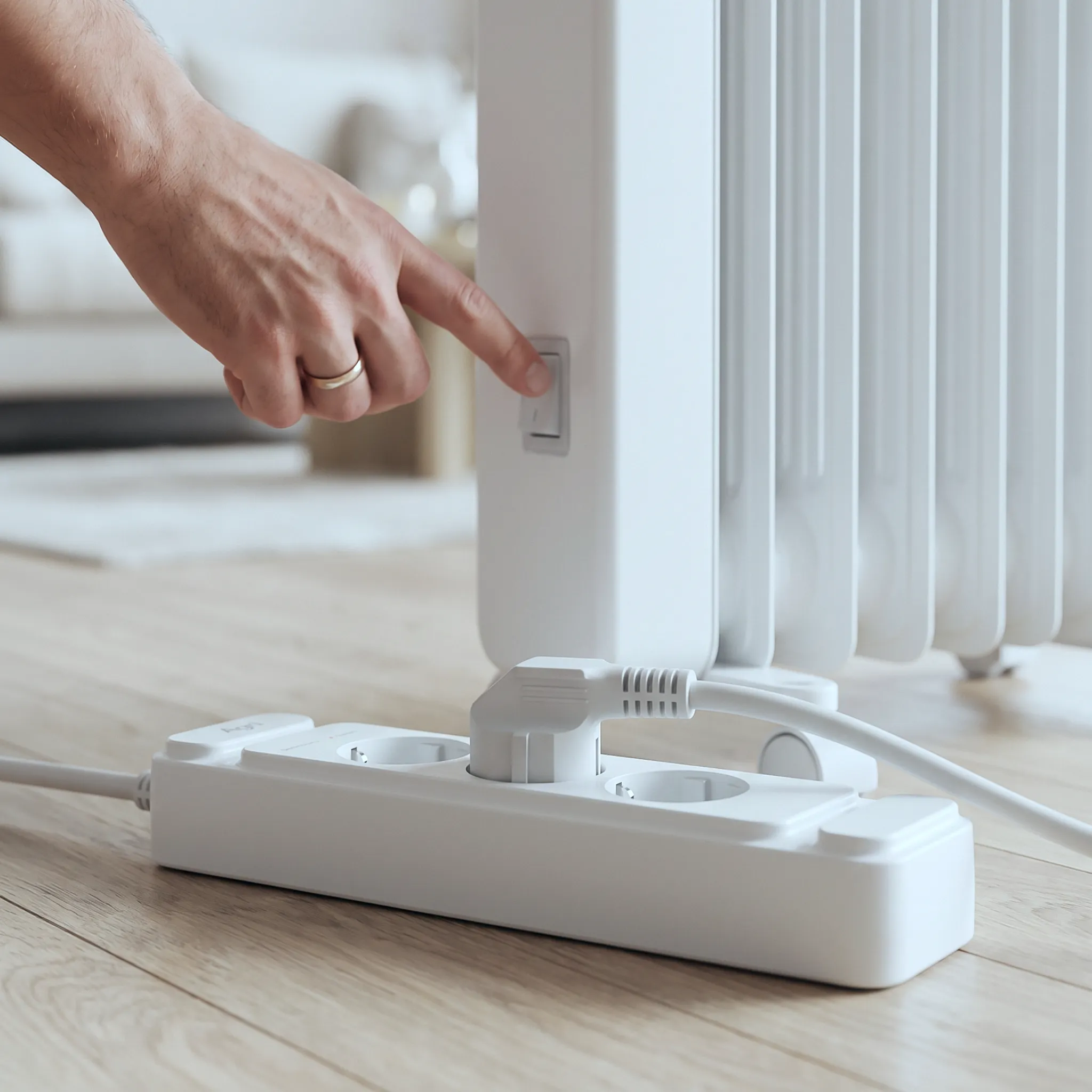

Именно количество устройств, конечно, прямой роли не играет. Например, пять зарядных устройств могут создавать меньшую нагрузку на фильтр, чем один обогреватель мощностью 2000 Вт.

Сетевой фильтр рассчитан на определенный максимальный ток, указанный в инструкции. При этом ток, который потребляется устройством, обычно не указывается в инструкции — его нужно рассчитать: заявленная мощность / номинальное напряжение в сети. Но и тут есть свои нюансы. Про них – дальше.

Напряжение в сети всегда одинаковое?

Нет. Напряжение в сети меняется в зависимости от нагрузки и состояния электросети. Номинальное значение составляет 230 В, допустимый диапазон — примерно от 207 до 253 В.

Если напряжение в сети меняется, потребляемый ток тоже может измениться. Вот как это работает в зависимости от устройства:

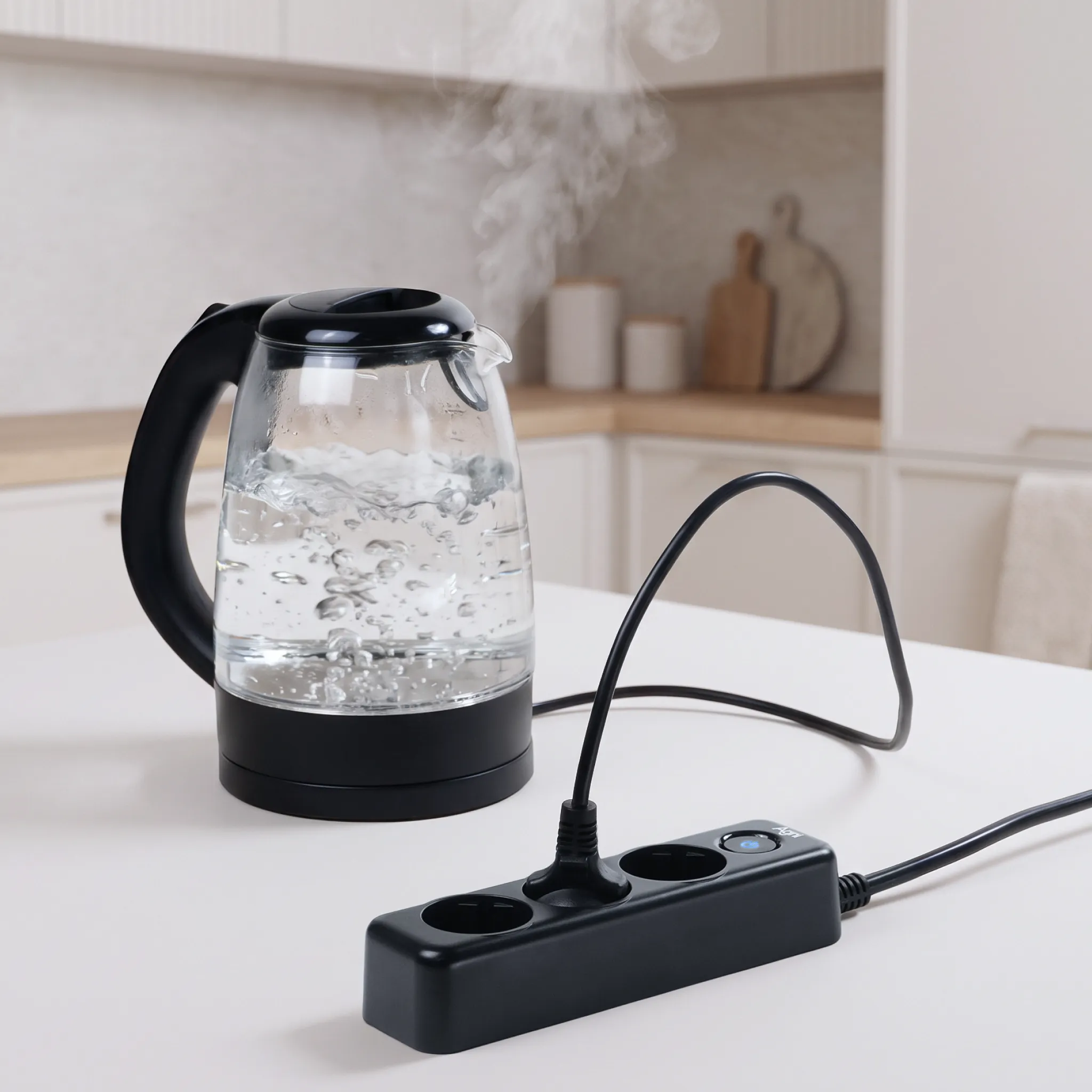

• Резистивные приборы, например чайники, работают по закону Ома. При понижении напряжения ток и мощность падают. Например, чайник на 2300 Вт при 230 В потребляет около 10 А, а при напряжении 220 В ток упадет до ~9,6 А, мощность — до ~2100 Вт. При повышении напряжения ток и мощность растут соответственно.
• Современные устройства с импульсными блоками питания при неизменной нагрузке потребляют примерно одинаковую мощность в пределах рабочего диапазона входного напряжения. При снижении напряжения такой прибор увеличивает входной ток, а при повышении — уменьшает. Например, если компьютер потребляет около 500 Вт, то при 220 В и 240 В его потребляемая мощность останется примерно одинаковой, но ток из сети будет различаться.

Поэтому просто сложить ватты и поделить на 230 В — грубая оценка. При реальном изменении напряжения такая формула дает лишь приближенный результат, и реальный ток может отличаться.

Какие еще приборы при пониженном напряжении могут потреблять больше тока?

Это не только компьютеры. К такой технике могут относиться инверторные холодильники, зарядные устройства, кондиционеры, индукционные плиты, стиральные и посудомоечные машины. При пониженном напряжении их электронные преобразователи могут увеличивать потребляемый ток.

Какие еще приборы относятся к резистивным?

Приборы, в которых электрическая энергия в основном преобразуется в тепло за счет нагревательного элемента. Это электрические чайники, обогреватели, утюги, тостеры, электроплиты, духовые шкафы и накопительные водонагреватели. К резистивной нагрузке также относят лампы накаливания и галогенные лампы.

При этом прибор не всегда является полностью резистивным. Например, тепловентилятор содержит нагревательный элемент и электродвигатель, а современная духовка — нагреватели, вентилятор и электронный блок управления. В таком случае устройство создает смешанную нагрузку, хотя основная часть его мощности может приходиться на нагревательные элементы.

В каких домах бывает повышенное или пониженное напряжение?

В современных многоквартирных домах напряжение в сети, как правило, остается близким к номинальному, поэтому его влияние на потребляемый ток и мощность обычно несущественно.

В старом жилом фонде и частном секторе ситуация может быть другой. Значительное повышение напряжения само по себе указывает на серьезную неисправность сети, поэтому в данном случае важнее рассмотреть пониженное напряжение.

Многие современные цифровые устройства рассчитаны на широкий диапазон входных значений и способны продолжать работу даже при заметном снижении напряжения. Поэтому при 190–200 В техника может функционировать без явных сбоев, хотя ток, который она потребляет из сети, при этом может увеличиваться.

Как понять, что у меня в квартире повышенное или пониженное напряжение?

Точно это определить можно только с помощью измерительного прибора. Косвенными признаками могут быть слишком тусклый или яркий свет, мерцание или частое перегорание лампочек, самопроизвольное отключение и перезагрузка техники. Однако по этим признакам нельзя установить точное значение напряжения.

Для проверки можно использовать розеточный вольтметр и посмотреть показания в разное время суток, в том числе при включении мощных приборов. Номинальное напряжение бытовой сети составляет 230 В, допустимое отклонение — ±10%, то есть примерно от 207 до 253 В.

Какой запас по нагрузке лучше оставлять?

Обычно советуют не использовать фильтр вплотную к пределу. Если вы подозреваете, что ваша проводка или напряжение не идеальны, закладывайте запас примерно 15–20% от указанной мощности.

Например, для фильтра на 16 А при напряжении 230 В расчетная максимальная мощность составляет около 3680 Вт. С учетом запаса нагрузку желательно ограничить примерно 2950–3130 Вт.

Что происходит при плохой проводке и подключении техники с импульсным блоком питания?

Провода обладают сопротивлением, поэтому при прохождении тока часть напряжения теряется, а проводка нагревается. Если прибор из-за снижения напряжения увеличивает потребляемый ток, потери в проводах становятся еще больше. Напряжение у прибора падает сильнее, а проводка и контакты нагреваются интенсивнее.

Чем хуже состояние проводки, тем заметнее этот эффект. В тяжелом случае перегрев может привести к пожару.

Поможет ли сетевой фильтр, если в доме постоянно пониженное напряжение?

Сетевой фильтр обычно защищает технику от импульсных перенапряжений и перегрузки. Он не может поднять пониженное напряжение в розетке и не компенсирует плохую проводку. Если у вас постоянно 190–200 В вместо 230 В, фильтр просто пропустит такое напряжение дальше (при этом сам может нагреваться). Его задача — защита от кратковременных скачков и перегрузок, а не стабилизация сети.

Для постоянной проблемы низкого напряжения нужны стабилизатор или ремонт проводки, а не дополнительный фильтр.

У меня старая проводка. Какой мой порядок действий, если я хочу купить сетевой фильтр?

Сначала вызовите электрика, чтобы он проверил состояние проводки, розетки и контактов, а также определил, на какой ток рассчитана линия.

Затем рассчитайте примерный ток приборов, которые хотите подключить, и добавьте запас 15–20% на случай отклонения напряжения.

Например, к фильтру планируется подключить:

• компьютер — 500 Вт;
• обогреватель — 2000 Вт;
• настольная лампа — 15 Вт.

Суммарная мощность составляет 2515 Вт. При номинальном напряжении 230 В расчетный ток будет равен: 2515 Вт ÷ 230 В ≈ 10,9 А.

Добавим запас 20%:

10,9 А × 1,2 ≈ 13,1 А.

Значит, для такой нагрузки нужен фильтр, рассчитанный как минимум на 13,1 А. Например, здесь подойдут сетевые фильтры AGNI, рассчитанные на максимальный ток 16 А: останется большой запас.
