Не убейте технику! Почему заземление в сетевом фильтре — обязательно?

Идеи Николы Теслы, гения электричества XIX–XX веков, заложили основы современных энергосистем. Его эксперименты с переменным током и беспроводной передачей энергии не только изменили мир, но и подчеркнули важность безопасности в работе с электричеством. Сегодня, спустя столетие, заземление остается ключевым элементом защиты оборудования и пользователей, особенно в устройствах, таких как сетевые фильтры. Разберемся, как эта технология спасает технику и жизни.

Роль заземления в электросистемах

Заземление — это преднамеренное соединение электроустановки с землей, которое обеспечивает:

Защиту от короткого замыкания: перенаправление тока в грунт при аварии

Снижение электромагнитных помех: экранирование чувствительных устройств (например, аудиоаппаратуры)

Безопасность пользователей: предотвращение удара током при пробое изоляции.

В сетевых фильтрах заземление интегрировано в конструкцию: третий контакт в вилке (провод PE) соединяется с металлическими частями корпуса фильтра, создавая путь для аварийных токов.

Как работает сетевой фильтр с заземлением

Сетевой фильтр от удлинителя отличает наличие нескольких важных компонентов. Варисторы поглощают скачки напряжения, преобразуя избыток энергии в тепло, а предохранители размыкают цепь при перегрузке.

Правильно выполненное заземление усиливает эффективность этих элементов:

Варисторы быстрее срабатывают, так как избыточный ток уходит в землю, а не накапливается в цепи.

При пробое изоляции (например, в стиральной машине) ток уходит через фильтр в землю, а не через тело человека.

Типы сетевых фильтров и важность заземления

Не все фильтры одинаково эффективны:

1. Устройства с заземлением (класс I):
- Имеют трехконтактную вилку.
- Подходят для мощной техники (ПК, холодильники, серверы).
- Снижают риск возгорания при КЗ.

2. Устройства без заземления (класс II):
- Двухконтактная вилка.
- Используются для маломощных приборов (зарядки, лампы).
- Защита ограничена: помехи фильтруются хуже, нет отвода аварийного тока.

Все сетевые фильтры AGNI относятся к устройствам с заземлением (класс I).

Чем опасно отсутствие заземления?

Игнорирование заземления в сетевых фильтрах приводит к:
- Повреждению оборудования. Без отвода скачки напряжения (например, от молнии) могут вывести из строя жесткий диск или блок питания.
- Риску для жизни. При пробое фазы на корпус ток пойдет через человека, если нет заземления (сила тока всего 50 мА уже смертельно опасна).
- Снижению качества связи. Электромагнитные помехи влияют на Wi-Fi-роутеры, телевизоры и другую технику.

Исследование IEEE 2018 года показало, что в зданиях с неправильным заземлением поломки электроники случаются на 67% чаще.

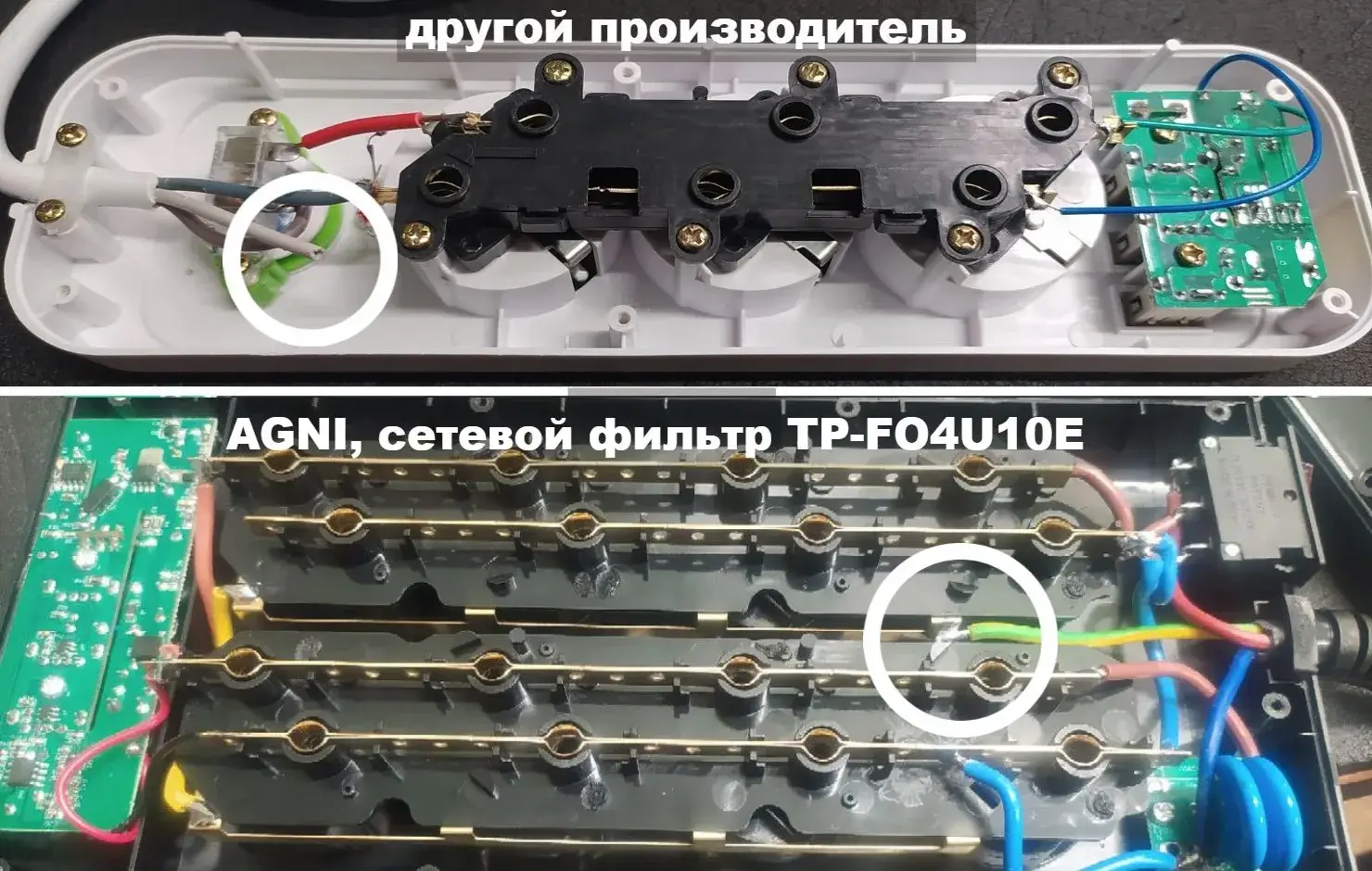

Настоящее заземление в AGNI

Какой провод обозначает заземление?

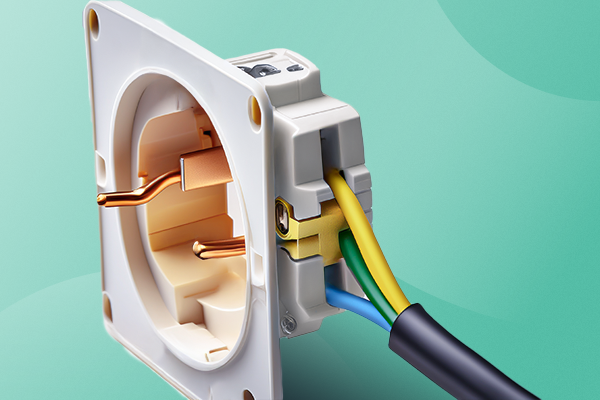

В сетевых фильтрах провод заземления обычно имеет жёлто-зелёный цвет. Провод заземления должен быть подключен к заземляющему контакту электрической розетки. Обычно это делается с помощью специального зажима или клеммы, которые обеспечивают надёжное соединение. Именно такое исполнение применяется в сетевых фильтрах AGNI.

Важно: Чтобы функция заземления работала, недостаточно иметь только сетевой фильтр с заземлением: розетка, к которой вы собираетесь его подключить, тоже должна иметь заземление. Для этого можно использовать специальный прибор для проверки наличия заземления.

Все сетевые фильтры AGNI имеют заземляющий провод. Кроме того, в ассортименте AGNI есть и фильтры, в которых дополнительно установлена индикация заземления:

Если она включилась при подключении фильтра к настенной розетке, розетка правильно заземлена. В противном случае это будет означать, что заземление в настенной розетки отсутствует или имеются проблемы и требуется консультация электрика.

Заключение

От экспериментов Теслы до умных домов XXI века — заземление остается невидимым, но незаменимым защитником. Сетевой фильтр с правильно подключенным PE-проводником не только продлит жизнь устройствам, но и спасет от трагедий. Как говорил сам Тесла: «Великие тайны нашего бытия еще предстоит разгадать, но даже на этом пути важно оставаться в безопасности».
