Сопротивление заземления: что происходит, если оно слишком высокое и чем это грозит

Что такое сопротивление заземления

Сопротивление заземления — это сопротивление, которое ток встречает на пути через защитную цепь. Оно зависит от сечения проводов, материала проводников, состояния контактов и надежности соединений.

Чем ниже сопротивление, тем легче аварийный ток проходит по защитному проводнику при пробое фазы на корпус прибора. Если сопротивление слишком высокое, ток уменьшается, из-за чего автомат может отключить питание позже.

Какое должно быть сопротивление заземления

Если говорить о заземлении в целом, одной универсальной нормы в омах нет — значение зависит от участка сети и системы заземления. Например, в ПУЭ указывается сопротивление не более 4 Ом для заземляющего устройства, к которому подключена нейтраль источника в трехфазной сети 380 В.

Для розеточной линии важно, чтобы сопротивление защитной цепи было достаточно низким. Если при повреждении ток достигает величины, при которой срабатывает электромагнитный расцепитель, автомат отключает питание за 0,02 секунды. Если электромагнитный расцепитель не срабатывает, отключение в зависимости от тока может занять до часа.

Сопротивление сетевого фильтра добавляется к сопротивлению всей защитной цепи — от электрощита до подключенного прибора. Хорошим значением здесь можно считать до 0,1 Ом, допустимым — до 0,5 Ом. Если сопротивление выше 0,5 Ом, это уже указывает на проблему в цепи заземления: плохой контакт, повреждение кабеля, окисление соединений или производственный брак.

Как измерить сопротивление заземления

Сопротивление заземляющего устройства измеряют специальным измерителем сопротивления заземления. В квартире также проверяют сопротивление всей цепи, по которой пройдет аварийный ток, и непрерывность защитного проводника.

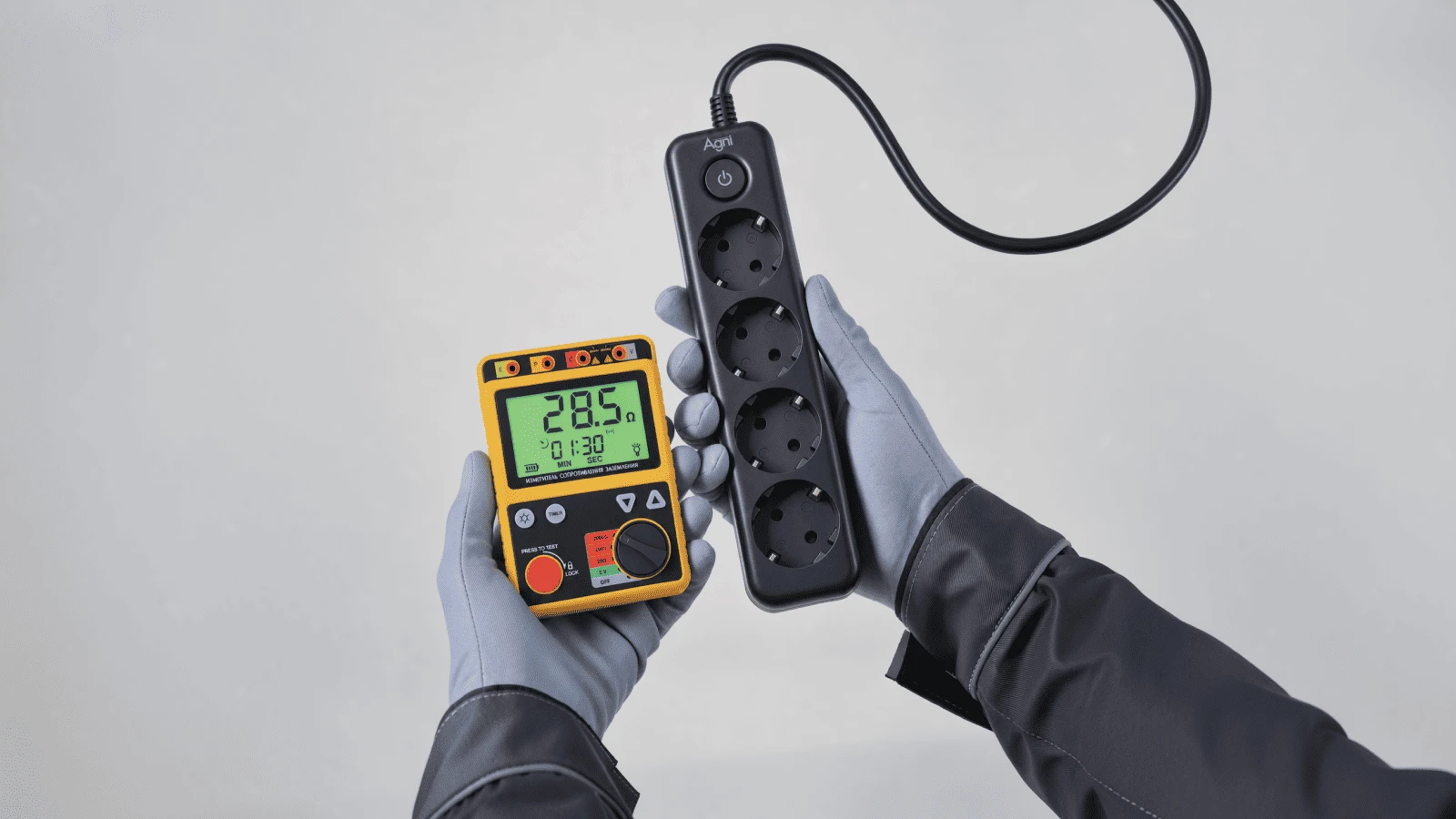

У сетевого фильтра можно отдельно измерить сопротивление между заземляющим контактом вилки и заземляющими контактами розеток. Для этого используют прибор, рассчитанный на измерение малых сопротивлений.

Что будет при плохом заземлении

Плохое качество заземления может увеличить время отключения автомата с долей секунды до нескольких секунд и даже десятков минут.

Возьмем распространенный автомат C16. Если сопротивление всей цепи составляет 1,2 Ом, при напряжении 230 В ток короткого замыкания будет около 192 А. Это больше 10 номинальных токов автомата, поэтому он должен отключить питание менее чем за 0,02 секунды.

Что происходит при высоком сопротивлении? Если сопротивление цепи достигает примерно 5,6 Ом, ток снизится до 41 А — около 2,55 номинала C16. При таком токе автомат может отключаться уже от 1 до 60 секунд. Все это время при повреждении корпус прибора может находиться под опасным напряжением, а подводящие провода — нагреваться из-за повышенного тока.

Сопротивление фильтра с заземлением входит в эту общую цепь. Поэтому плохие контакты, поврежденная защитная жила или другие дефекты внутри фильтра тоже ухудшают качество заземления и увеличивают общее сопротивление.

Качество заземления фильтров AGNI

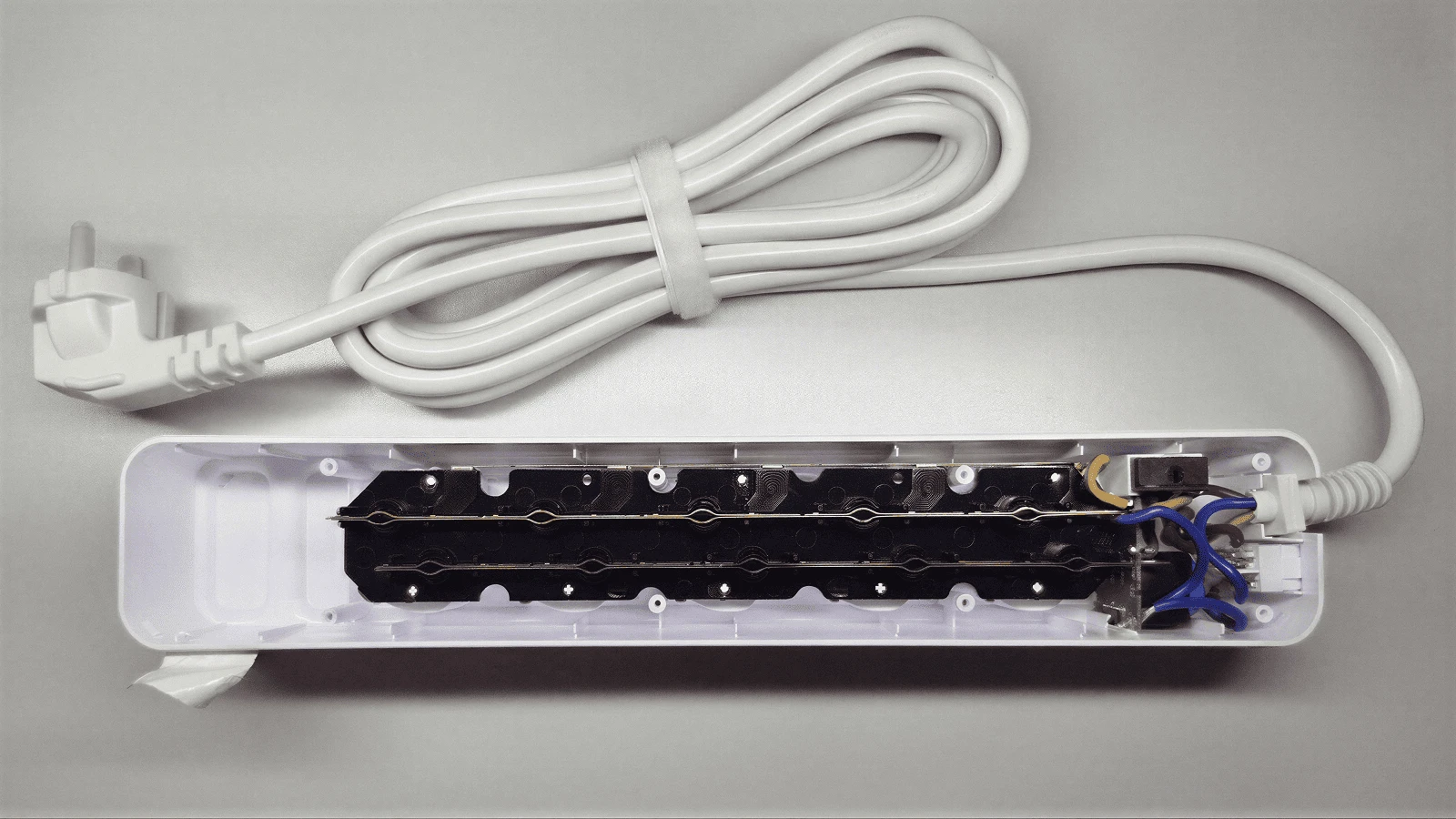

В фильтрах AGNI заземление выполнено отдельной PE-цепью: заземляющие контакты розеток соединены с отдельной шиной и защитным проводником.

В моделях с кабелем 3 × 1,5 мм² защитный проводник выполнен из медной жилы сечением 1,5 мм² — электролитическая медь Cu 99,9% отличается низким электрическим сопротивлением. В розетках используются никелированные контакты, устойчивые к коррозии и износу.

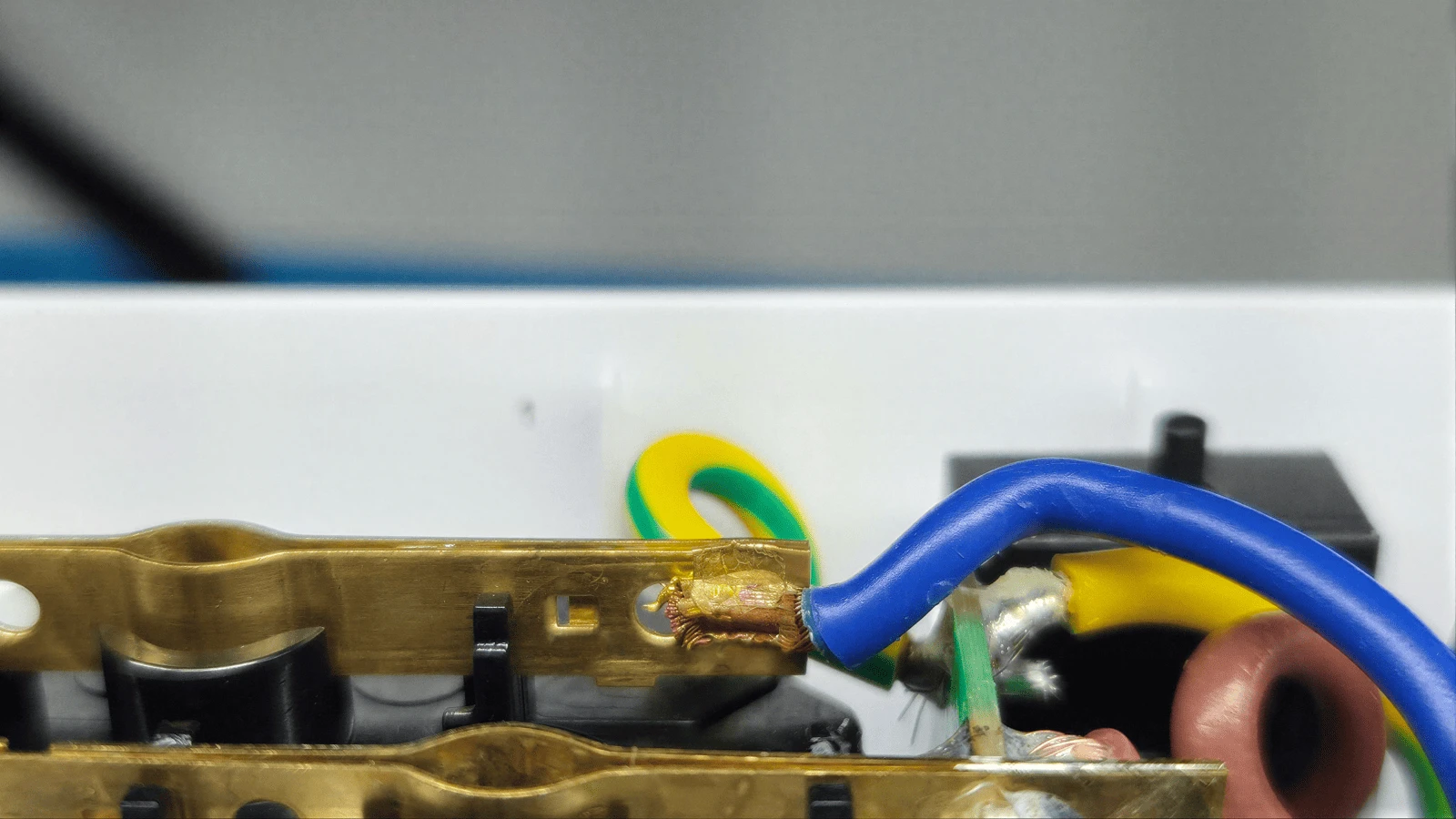

В сетевых фильтрах AGNI провода приварены к шинам, а не припаяны. Сварное соединение прочнее и обеспечивает низкое сопротивление контакта

Такая конструкция поддерживает низкое сопротивление защитной цепи, чтобы при пробое фазы на корпус аварийный ток проходил без лишних потерь.

Итого

Если сопротивление заземления слишком высокое, автомат может отключить питание с задержкой или не сработать вовсе. В результате корпус неисправного прибора может долго находиться под опасным напряжением, что повышает риск удара током.
